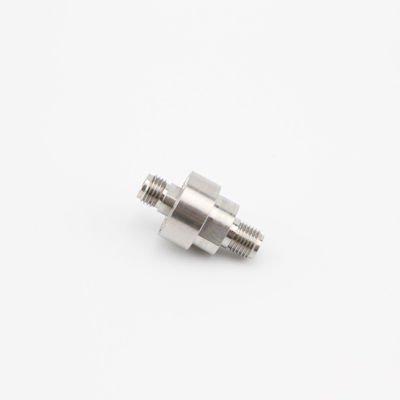

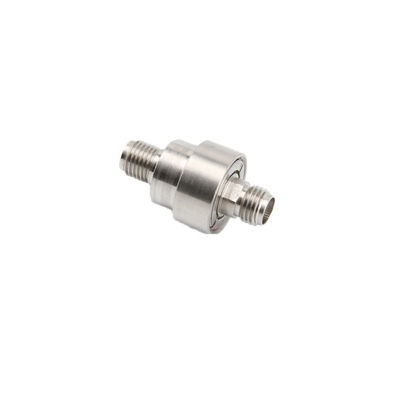

1 κανάλι HF περιστρεφόμενο δαχτυλίδι γλιστρίας με 1500W μέγιστη ισχύ και εύρος συχνοτήτων 18 GHz

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Τόπος καταγωγής Κίνα
Μάρκα JINPAT
Πιστοποίηση ISO/CE/RoHS/UL
Αριθμό μοντέλου Lphf-01A
Ποσότητα παραγγελίας min 10 ΤΕΜ
Τιμή negotiable
Συσκευασία λεπτομέρειες Πρότυπα/κατόπιν αιτήσεως
Χρόνος παράδοσης 2 εβδομάδες ARO
Όροι πληρωμής TT/CC/Paypal
Δυνατότητα προσφοράς 50K μονάδες/εβδομάδα
Λεπτομέρειες
Αριθμός καναλιού 1 Εύρος συχνοτήτων Συνεχές ρεύμα σε 18GHz
Μέγιστη δύναμη, ανώτατη 1500W
Επισημαίνω

περιστρεφόμενο δαχτυλίδι ολίσθησης

,

η μικρογραφία μέσω άντεξε το δαχτυλίδι ολίσθησης

,

1 περιστροφικό δαχτυλίδι ολίσθησης καναλιών HF
Περιγραφή προϊόντων
1 Δίαυλος HF Περιστροφικός Δακτύλιος Ολίσθησης 1500W 18 GHz
Περιγραφή Περιστροφικού Δακτυλίου Ολίσθησης RF
Οι περιστροφικές αρθρώσεις RF έχουν σχεδιαστεί για συνεχώς περιστρεφόμενες συσκευές, μεταδίδοντας σήματα υψηλής συχνότητας και υψηλής ταχύτητας από σταθερά σε περιστρεφόμενα εξαρτήματα. Αυτοί οι δακτύλιοι ολίσθησης διαθέτουν μια συμπαγή δομή για εύκολη ενσωμάτωση σε διάφορες συσκευές, με αξιόπιστη απόδοση και εξαιρετική αποτελεσματικότητα θωράκισης.
Οι ομοαξονικοί σύνδεσμοι RF παρέχουν πρόσθετες δυνατότητες επεξεργασίας σήματος, συμπεριλαμβανομένης της φιλτραρίσματος, της διαμόρφωσης φάσης, της μίξης συχνοτήτων, της εξασθένησης και της ανίχνευσης. Με χαμηλό VSWR και ελάχιστη απώλεια σήματος, αυτά τα εξαρτήματα πληρούν τις απαιτητικές απαιτήσεις των συστημάτων όπλων και των οργάνων μέτρησης ακριβείας.
Τεχνικές Προδιαγραφές
Δίαυλος 1
Εύρος Συχνοτήτων DC έως 18GHz
VSWR, μέγιστο 1.20@ 0 έως 6GHz; 1.25@ 6 έως 12GHz; 1.35@ 12 έως 18 GHz
Μεταβολή VSWR 0.03
Απώλεια Εισαγωγής 0.25 dB@ 0 έως 6GHz; 0.35dB@6 έως 12GHz; 0.50dB @12 έως 18GHz
Μεταβολή Απώλειας Εισαγωγής 0.04dB
Φάση, μέγιστο 1°
Μέγιστη Ισχύς, μέγιστο 1500W
Μέση Ισχύς, μέγιστο 200W@1 GHz; 30W@18GHz
Μέγιστη Ταχύτητα Λειτουργίας 100 RPM
Τύπος Συνδέσμου SMA Female (50Ω)
Υλικό Επαφής Χαλκός βηρυλλίου
Υλικό Συνδέσμου Ανοξείδωτο ατσάλι
Αξονικό Φορτίο Επιφάνειας Άκρου, μέγιστο ±2N
Ακτινικό Φορτίο Επιφάνειας Άκρου, μέγιστο ±2N
Ροπή Εκκίνησης 0.5Ncm, μέγιστο
Ροπή Λειτουργίας 1Ncm, μέγιστο
Βάρος 10g
Θερμοκρασία Λειτουργίας -40~+70℃
Υγρασία 85%
Βαθμός Προστασίας IP40
Διάρκεια Ζωής 0.5 εκατομμύρια στροφές
Σχέδιο Περιγράμματος
1 κανάλι HF περιστρεφόμενο δαχτυλίδι γλιστρίας με 1500W μέγιστη ισχύ και εύρος συχνοτήτων 18 GHz 0
Σχέδιο Περιγράμματος - LPHF-01A

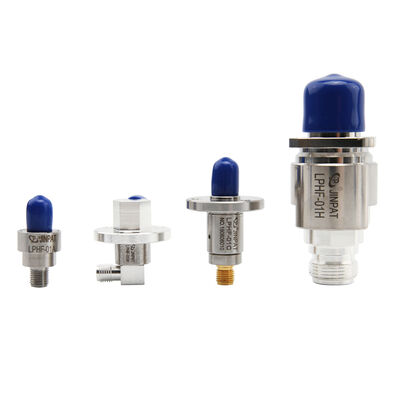

Εμφάνιση Προϊόντος
1 κανάλι HF περιστρεφόμενο δαχτυλίδι γλιστρίας με 1500W μέγιστη ισχύ και εύρος συχνοτήτων 18 GHz 1
Εμφάνιση Προϊόντος - LPHF-01A
