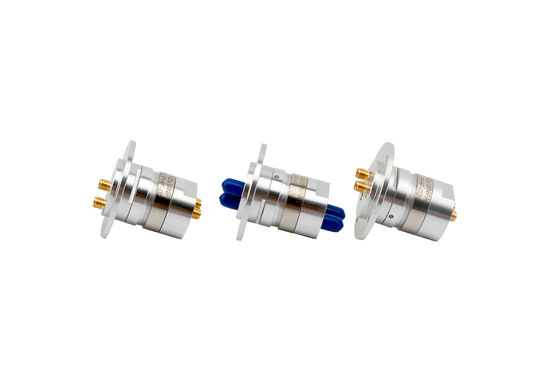

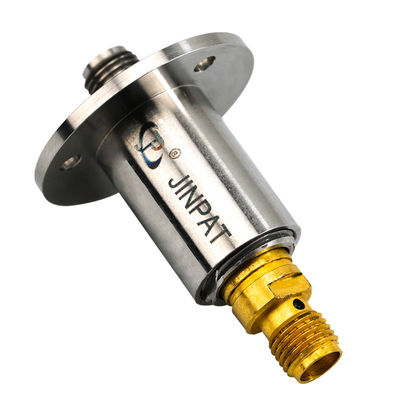

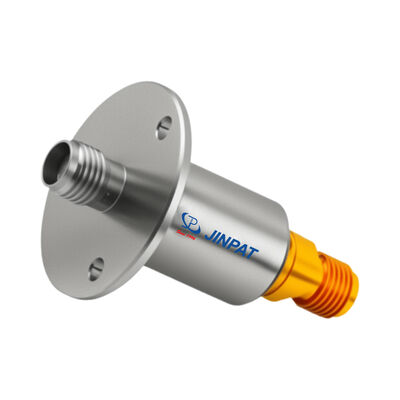

Δακτύλιος ολίσθησης περιστροφικής άρθρωσης ενός καναλιού με εύρος συχνοτήτων DC έως 18 GHz και περίβλημα από ανοξείδωτο χάλυβα
Λεπτομέρειες
| Εύρος συχνοτήτων | Συνεχές ρεύμα σε 18 Ghz | Μέγιστη δύναμη, ανώτατη | 1500 W @ 1 Ghz |
|---|---|---|---|
| Φάση WOW (βαθμοί ανώτατοι) | 1 ° | Απώλεια εισαγωγής, WOW | 0,04 DB |
| Επίπεδο προστασίας IP | IP 60 ανά EN 60529 | Υλικά θήκης | Ανοξείδωτο ατσάλι |
| Υλική επαφή | Βηρύλλιο χαλκού | Εφαρμογή | Πυργίσκοι οχημάτων |
| Επισημαίνω | περιστροφική ένωση δαχτυλιδιών ολίσθησης,Πείστε την περιστροφική ένωση,Δαχτυλίδι ολίσθησης ενιαίων καναλιών |
||
Περιγραφή προϊόντων
Δαχτυλίδι/τροχιακό αρθρό συνεχούς ρεύματος με μονό κανάλι έως 18 GHz
Ελαφρύ σχεδιασμό με επαφές χαλκού βηρυλίου
Οι RF Coaxial Connectors είναι βασικά εξαρτήματα που εγκαθίστανται σε καλώδια ή όργανα για τη δημιουργία ή τη διακοπή ηλεκτρικών συνδέσεων σε γραμμές μετάδοσης.,παρέχουν μια οικονομική και εύκολα διαθέσιμη λύση για συμπαγείς διαμετρικές διαμορφώσεις.
Ιδανικές εφαρμογές
- Συστήματα βίντεο (επιτήρηση CCTV)
- Εξοπλισμός ρομποτικής και αυτοματισμού
- Συστήματα κυλίνδρων καλωδίων και συστοιχιών
- Ιατρικός διαγνωστικός εξοπλισμός
- Μηχανήματα συσκευασίας
Προδιαγραφές ραδιοσυχνοτήτων
| Παράμετρος | Προδιαγραφές |
|---|---|
| Τύπος διεπαφής | SMA Γυναίκα (50 Ωμ) |
| Στυλ | Τυπώνω. |
| Πεδίο συχνότητας | Συνεχής έως 18 GHz |
| Δύναμη αιχμής, μέγιστη | 1500 W @ 1 GHz |
| Μέση ισχύς, μέγιστη | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, μέγιστο | 1.20 @ 0 έως 6 GHz 1.25 @ 6 έως 12 GHz 1.30 @ 12 έως 18 GHz |
| VSWR WOW | 0.03 |
| Απώλεια εισαγωγής, μέγιστη | 00,25 dB @ 0 έως 6 GHz 00,30 dB @ 6 έως 12 GHz 00,40 dB @ 12 έως 18 GHz |
| Απώλεια εισαγωγής WOW | 00,04 dB |
| Φάση WOW (μέγιστοι βαθμοί) | 1° |
Μηχανικές και περιβαλλοντικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Μέγιστη ταχύτητα περιστροφής | 100 στροφές ανά λεπτό |
| Ελάχιστο προσδόκιμο ζωής | 5 * 106 περιστροφές |
| Δρόμος εκκίνησης | Μέγιστο 1 Ncm |
| Συνεχή ροπή περιστροφής | Μέγιστο 1 Ncm |
| Μέγιστο άξιο φορτίο στη διεπαφή | ± 5 N |
| Μέγιστο ακτινοβολικό φορτίο στη διεπαφή | ± 5 N |
| Υλικό της υπόθεσης | Ατσάλι ατσάλι |
| Υλικό επαφής | Βεριλίου χαλκού |
| Περίπου βάρος | 11.5 g |
| Σημείωση | Ετικέτα αυτοκόλλησης |
| Περιοχή θερμοκρασίας λειτουργίας | -40 έως +70°C |
| Περιοχή θερμοκρασίας αποθήκευσης | -50 έως +70°C |
| Μέγιστη λειτουργική υγρασία (μη συμπυκνωτική) | 85% |
| Μέγιστη υγρασία αποθήκευσης | 95% |
| Επίπεδο προστασίας Π.Ι. | IP 60 σύμφωνα με το πρότυπο EN 60529 |
