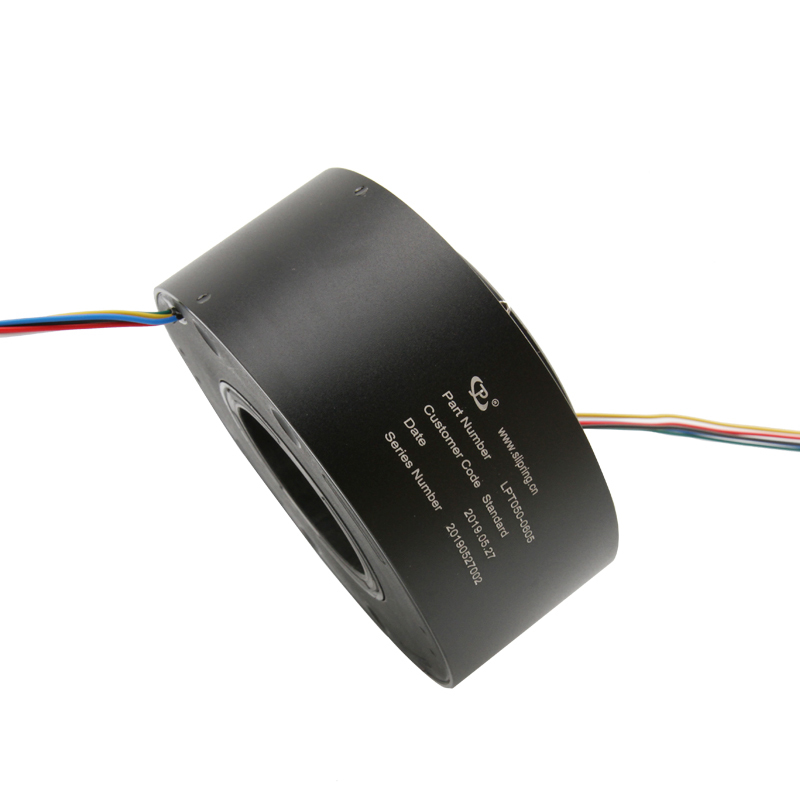

Δακτύλιος ολίσθησης με διάμετρο οπής 50mm, 6 κυκλώματα, 5A, 300rpm

  • 50mm Through Bore Slip Ring 6 Circuits 5A 300rpm
Τόπος καταγωγής Γκουανγκντόνγκ, Κίνα
Μάρκα JINPAT
Αριθμό μοντέλου LPT050-0605
Ποσότητα παραγγελίας min 1
Τιμή $112.90-136

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Μέγεθος τρύπησης 50 χιλιοστά Ταχύτητα λειτουργίας 0-300rpm
Αριθμός κυκλωμάτων 6/12/18/24 Τρέχουσα αξιολόγηση 5A ανά κύκλωμα
Κατηγορία τάσης 380VAC/DC ή υψηλότερη Διηλεκτρική Αντοχή το 1000VAC@50Hz
Αντίσταση Μόνωσης ≥500MΩ@500VDC Δυναμική αντίσταση επαφής 1MΩ ελάχ.
Υλικό επαφής Μηχανικά πλαστικά Υλικό Κατασκευής Αλουμίνιο
Στροφή ≤0.1N.m/6 κυκλώματα, +0.03N.m/6 κυκλώματα Τύπος καλωδίου Τεφλόν ή άλλα
Μέγεθος καλωδίου ρότορας/στάτορας:300mm Περιοχή θερμοκρασίας Βιομηχανική: -20°C~+60°C Στρατιωτική: -50°C~+80°C
Βαθμός προστασίας IP50
Επισημαίνω

50 mm μέσα από το δαχτυλίδι ολίσθησης

,

Δακτύλιος ολίσθησης 6 κυκλωμάτων 5A

,

Δακτύλιος ολίσθησης 300rpm με εγγύηση
Περιγραφή προϊόντων
Δαχτυλίδια ολίσθησης LPT μέσω τρύπησης - μέγεθος τρύπησης 50 mm, 6 κυκλώματα, 5A
Μικρή τιμή μόνο στην Alibaba
Δακτύλιος ολίσθησης με διάμετρο οπής 50mm, 6 κυκλώματα, 5A, 300rpm 0
Επισκόπηση του προϊόντος

Τα δαχτυλίδια ολίσθησης διάτρησης της σειράς LPT διαθέτουν μια κεντρική τρύπα που μπορεί να φιλοξενήσει άξονες κίνησης, περάσματα αερίου-ρευστικού και μπορεί να ενσωματώσει συνδέσεις υψηλής συχνότητας, ινών, κωδικοποιητών, κυματοδηγών, αερίων και υγρών.Χρησιμοποιώντας προηγμένη τεχνολογία βούρτσας ινών εξασφαλίζεται αξιόπιστη επαφή με ελάχιστη τριβήΔιατίθεται με τρύπες στο κέντρο από 0 έως 1000 mm, ρεύματα από mA έως 5000A και τάση έως 10000V για την κάλυψη διαφόρων απαιτήσεων μετάδοσης.

Βασικά χαρακτηριστικά
  • Μεταδίδει αναλογικά και ψηφιακά σήματα
  • Μεικτή μετάδοση ισχύος και σημάτων, συμπεριλαμβανομένων:
    • Ethernet (10Mbps/100Mbps/1000Mbps)
    • Βιομηχανική Ethernet (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
    • Βίντεο HD (SDI, LVDS)
    • Συνεχή επικοινωνία (RS232, RS485, RS422)
    • USB2.0
    • Βιομηχανικό Fieldbus (CANBus, ProfiBus, InterBus, CC-Link, DeviceNet)
    • Σημεία αισθητήρων (θερμική αντίσταση, θερμοσύνδεσμο, μετρητής πίεσης)
  • Μακρά διάρκεια ζωής με λειτουργία χωρίς συντήρηση
  • Εύκολη διαδικασία εγκατάστασης
Τεχνικές προδιαγραφές
Ηλεκτρική και Ηλεκτρονική
Αριθμός κυκλωμάτων06/12/18/24
Τρέχων5A (Σύνθημα) / 10A / 15A
Τετάρτη240VAC/DC
Δυνατότητα διηλεκτρικής1000VAC@50Hz
Αντίσταση μόνωσης≥ 500MΩ@500VDC
Δυναμική αντίσταση επαφής1mΩ min.
Μηχανικές
Ταχύτητα περιστροφής0-300 στροφές ανά λεπτό
Υλικό επαφήςΜηχανικά πλαστικά
Υλικό στέγασηςΑλουμίνιο
ΣτροφήΣυστήματα ≤ 0,1 N.m/6, +0,03 N.m/6
Τύπος καλωδίουΤεφλόνιο ή άλλα
Μέγεθος καλωδίουΡοτόρ/στατήρα: 300 mm
Περιβαλλοντική
ΘερμοκρασίαΒιομηχανική: -20°C~+60°C
Στρατιωτικό: -50°C~+80°C
Η υγρασία60% RH ή υψηλότερη
Βαθμός προστασίαςIP50
Ζωή10 εκατ. (προσαρμόσιμα)
Σχέδιο περιγράμματος προϊόντος
Δακτύλιος ολίσθησης με διάμετρο οπής 50mm, 6 κυκλώματα, 5A, 300rpm 1
Χρωματικός κωδικός καλωδίου
Δακτύλιος ολίσθησης με διάμετρο οπής 50mm, 6 κυκλώματα, 5A, 300rpm 2
Εφαρμογές

Εργαλεία βιομηχανικής αυτοματοποίησης, Ιατρικός εξοπλισμός, Εξοπλισμός αιολικής ενέργειας, Εξοπλισμός δοκιμών, Εξοπλισμός εκθέσεων/εμφάνισης, Ρομπότ, Εξοπλισμός γυρισμάτων, Εξοπλισμός διασκέδασης, Εξοπλισμός σιδηροδρόμων υψηλής ταχύτηταςΜηχανήματα συσκευασίας, Εφοδιασμός πλοίων, μηχανήματα κατασκευής

Πλεονεκτήματα της εταιρείας
  • 12,000 τετραγωνικών μέτρων εγκατάσταση με 500+ υπαλλήλους
  • Αναγνωρίστηκε ως "Εθνική εταιρεία υψηλής και νέας τεχνολογίας" με 69 πατέντες
  • Μακροπρόθεσμες συνεργασίες με παγκόσμιες επιχειρήσεις σε όλο τον κόσμο
  • 10,000+ επιτυχημένα σχέδια για αστικές, στρατιωτικές, εμπορικές και βιομηχανικές εφαρμογές
  • Ιδρύθηκε το 1996 με 20+ χρόνια εμπειρίας στην παραγωγή και την Ε&Α
  • Δωρεάν προσαρμοσμένες λύσεις δαχτυλιδιών για διάφορες απαιτήσεις εξοπλισμού
  • Γρήγοροι χρόνοι παράδοσης
Καλώς ήρθατε στην JINPAT Electronics
Συχνές Ερωτήσεις
Τι θα κάνουμε τώρα;

Εστιάζουμε στην ανάπτυξη, το σχεδιασμό, την κατασκευή υψίστης ποιότητας γλιστρίνων και προσφέρουμε διάφορες λύσεις για περιστρεφόμενα συστήματα.

Τι είναι ένα δαχτυλίδι γλιστ;

Ένα δαχτυλίδι γλιστρίσματος είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από μια σταθερή σε μια περιστρεφόμενη δομή.απλοποιεί τη λειτουργία του συστήματος και εξαλείφει τα ρεύματα που είναι επιρρεπή σε ζημιές και κρέμονται από κινητές αρθρώσεις.

Τι είδους δαχτυλίδια προσφέρουμε;
  • Ηλεκτρικά δαχτυλίδια ολίσθησης (capsule slip ring, through-bore slip ring, miniature slip ring)
  • Δαχτυλίδια ολίσθησης σήματος (δαχτυλίδι ολίσθησης USB2.0/USB3.0, περιστρεφόμενη σύνδεση οπτικών ινών, δαχτυλίδι ολίσθησης υψηλής συχνότητας)
  • Πνευματικές/υδραυλικές περιστρεφόμενες ενώσεις
  • Προσαρμοσμένα δαχτυλίδια
  • Σειρά μεγάλου όγκου
Πώς να διαλέξω ένα δαχτυλίδι;

Η επιλογή απαιτεί λεπτομέρειες σχετικά με τις παραμέτρους λειτουργίας της εφαρμογής σας, συμπεριλαμβανομένων των συνολικών κυκλωμάτων, της τάσης και των αμπέρ ανά κύκλωμα, της ταχύτητας λειτουργίας και του τύπου τοποθέτησης.Επικοινωνήστε μαζί μας για βοήθεια με προσαρμοσμένες λύσεις.

Παρέχετε προσαρμοσμένα δαχτυλίδια;

Ναι, οι μηχανικοί μας θα αναπτύξουν τέλειες λύσεις για τις ανάγκες σας.
