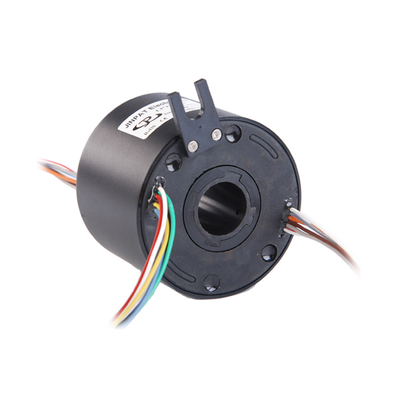

Δακτύλιος ολίσθησης με διάμετρο 70mm και οπή, 6 κυκλώματα, 10A ανά δακτύλιο

  • 70mm Through Bore Slip Ring 6 Circuits 10A per Ring
Τόπος καταγωγής Γκουανγκντόνγκ, Κίνα
Μάρκα JINPAT
Αριθμό μοντέλου Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2004.
Ποσότητα παραγγελίας min 1
Τιμή $166-200

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Μέγεθος τρύπας 70 mm Αριθμός κυκλωμάτων 6 κυκλώματα
Ρεύμα ανά κύκλωμα 10 Α Ταχύτητα λειτουργίας 0-400 στροφές/δευτερόλεπτο
Θερμοκρασία εργασίας -20℃ σε +60℃ Εργασιακή υγρασία 60% RH ή υψηλότερος
Κατηγορία τάσης 380V AC/DC ή υψηλότερο Διηλεκτρική Αντοχή ≥ 800V @ 50Hz
Αντίσταση Μόνωσης 50MΩ @500VDC Ηλεκτρικός θόρυβος ≤ 30mΩ
Υλικό επαφής Πολύτιμο μέταλλο μήκος καλωδίου μολύβδου 300 χιλιοστά
Υλικό Κατασκευής Σύνθετα αλουμινίου Τάξη προστασίας IP44 ή υψηλότερος
Στροφή ≤ 9,25 g*m
Επισημαίνω

70mm μέσω άντεξαν το δαχτυλίδι ολίσθησης

,

Δακτύλιος ολίσθησης 6 κυκλωμάτων 10A

,

Μέσα από το δαχτυλίδι ολίσθησης τρύπας 10A
Περιγραφή προϊόντων
Δακτύλιος ολίσθησης Through Bore - 15A 38mm 6 Κυκλώματος με Bore
Χαρακτηριστικά Προϊόντος
Τύπος Ηλεκτρονικά Αξεσουάρ
Μοντέλο Δακτύλιος ολίσθησης με οπή
Μέγεθος Οπής 70 mm
Αριθμός Κυκλωμάτων 6 κυκλώματα (10A ανά ρεύμα δακτυλίου ή δρομολόγηση σήματος)
Ροπή Μικρότερη από 9,25 g*m (για αναφορά)
Επισκόπηση Προϊόντος

Αυτός ο δακτύλιος ολίσθησης through bore υψηλής απόδοσης διαθέτει μια απρόσκοπτη οπή 70mm για χώρο δρομολόγησης για υδραυλικά, πνευματικά ή συγκεντρική τοποθέτηση άξονα. Χρησιμοποιώντας προηγμένη τεχνολογία βούρτσας ινών, προσφέρει πολλαπλά σημεία επαφής ανά δέσμη βούρτσας με χαμηλή δύναμη επαφής και ρυθμούς φθοράς.

Βασικές Προδιαγραφές
Κυκλώματα 6 κυκλώματα (προαιρετική μονάδα 1-24 κυκλωμάτων)
Ταχύτητα Λειτουργίας 0-400 rpm
Θερμοκρασία Λειτουργίας -20℃ έως +60℃
Υγρασία Λειτουργίας 60% RH ή υψηλότερη
Ονομαστική Τάση 380V AC/DC ή υψηλότερη
Ονομαστικό Ρεύμα 10A ανά κύκλωμα (2A/5A/15A προαιρετικό)
Διηλεκτρική Αντοχή ≥800V@50Hz μεταξύ κάθε κυκλώματος
Αντίσταση Μόνωσης 50MΩ@ 500VDC
Ηλεκτρικός Θόρυβος ≤30mΩ Min
Υλικό Επαφής Πολύτιμο μέταλλο
Μήκος Καλωδίου Τυπικό 300mm (11.811 ίντσες)
Υλικό Περίβληματος Κράμα αλουμινίου
Προστασία IP44 ή υψηλότερη
Δακτύλιος ολίσθησης με διάμετρο 70mm και οπή, 6 κυκλώματα, 10A ανά δακτύλιο 0
Βασικά Χαρακτηριστικά
  • Σχεδιασμός οπής 70 mm
  • Συμπαγής εξωτερική διάμετρος 135mm
  • Μοναδιαίος σχεδιασμός με ευέλικτες διαμορφώσεις κυκλώματος
  • Υποστηρίζει έως και 20-50 αμπέρ κυκλώματα
  • Συνεχής λειτουργία σε ταχύτητες έως 400 rpm
  • Χαλύβδινα ρουλεμάν και μηχανικός άξονας για σκληρά περιβάλλοντα
  • Τυπική τοποθέτηση κολάρου με προαιρετική τοποθέτηση φλάντζας
  • Διαθέσιμες πολλαπλές επιλογές εξόδου μολύβδου
  • Τυπικοί επάργυροι δακτύλιοι (επιχρυσωμένοι προαιρετικά)
  • Σφραγισμένη μονάδα για προστασία
Τεχνικά Πλεονεκτήματα
  • Συμβατό με πρωτόκολλα διαύλου δεδομένων
  • Μεγάλη διάρκεια ζωής χωρίς συντήρηση, χωρίς να απαιτείται λίπανση
  • 360° συνεχής περιστροφή για μετάδοση ισχύος, σήματος και υγρών
  • Προσαρμόσιμο για συγκεκριμένες περιβαλλοντικές συνθήκες
  • Τεχνολογία βούρτσας ινών για αξιόπιστη λειτουργία
  • Μοναδιαίος σχεδιασμός για ευέλικτες διαμορφώσεις
Δακτύλιος ολίσθησης με διάμετρο 70mm και οπή, 6 κυκλώματα, 10A ανά δακτύλιο 1 Δακτύλιος ολίσθησης με διάμετρο 70mm και οπή, 6 κυκλώματα, 10A ανά δακτύλιο 2
Πληροφορίες Κατασκευαστή

Η JINPAT Electronics ειδικεύεται σε λύσεις δακτυλίων ολίσθησης υψηλής ποιότητας με:

  • Εγκατάσταση παραγωγής 12.000 τετραγωνικών μέτρων με 500+ υπαλλήλους
  • Εθνική πιστοποίηση υψηλής και νέας τεχνολογίας με 69 διπλώματα ευρεσιτεχνίας
  • 20+ χρόνια εμπειρίας Ε&Α και παραγωγής από το 1996
  • 10.000+ επιτυχημένα σχέδια για αστικές, στρατιωτικές, εμπορικές εφαρμογές
  • Παγκόσμιες συνεργασίες με μεγάλες επιχειρήσεις
Συχνές Ερωτήσεις
Τι είναι ένας δακτύλιος ολίσθησης;

Ένας δακτύλιος ολίσθησης είναι μια ηλεκτρομηχανική συσκευή που επιτρέπει τη μετάδοση ισχύος και ηλεκτρικών σημάτων από σταθερές σε περιστρεφόμενες δομές, βελτιώνοντας τη μηχανική απόδοση και εξαλείφοντας τα κρεμαστά καλώδια.

Τι τύποι δακτυλίων ολίσθησης είναι διαθέσιμοι;

Παρέχουμε ηλεκτρικούς δακτυλίους ολίσθησης, δακτυλίους ολίσθησης σήματος, πνευματικές/υδραυλικές περιστροφικές ενώσεις και προσαρμοσμένες λύσεις για διάφορες εφαρμογές.

Προσφέρετε προσαρμοσμένες λύσεις;

Ναι, η ομάδα μηχανικών μας μπορεί να αναπτύξει προσαρμοσμένες λύσεις δακτυλίων ολίσθησης με βάση τις συγκεκριμένες απαιτήσεις σας για κυκλώματα, τάση, ταχύτητα και τοποθέτηση.
