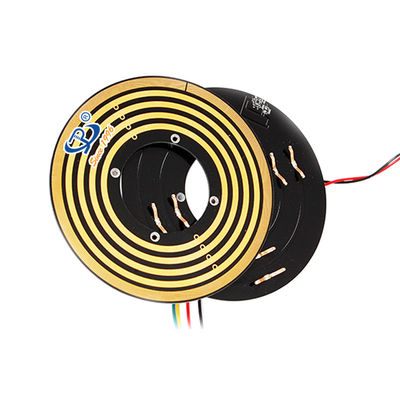

40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine

  • 40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine
Τόπος καταγωγής Κίνα
Μάρκα JINPAT
Πιστοποίηση ISO/CE/RoHS/UL
Αριθμό μοντέλου LPKS040-0501
Ποσότητα παραγγελίας min 10 ΤΕΜ
Τιμή negotiable

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Κυκλώματα 5 κυκλώματα Εκτίμηση τάσης 24V
Τρέχουσα βαθμολογία 1Α ανά κύκλωμα Υλικό επαφής Πολύτιμο μέταλλο
Ταχύτητα εργασίας 0~150rpm Εσωτερική διάμετρος Φ40mm
Διηλεκτρική δύναμη ≥ το 300V@50Hz Υλικό στέγασης FR-4
Μόνωση 100MΩ@100VDC Μήκος καλωδίου Σύρμα στάτορα:300mm Σύρμα ρότορα:300mm
Θερμοκρασία λειτουργίας -20 ° C ~+60 ° C Υγρότητα ≤60%RH
Ταχύτητα περιστροφής Ψηλά Μέθοδος εγκατάστασης Πλακέτα PCB στερεωμένη στη φλάντζα
Πάχος 6mm
Επισημαίνω

40 mm Inner Diameter Pancake Slip Ring

,

5 Circuits Flat Slip Ring

,

24V Voltage Rating LPK Series Slip Ring
Περιγραφή προϊόντων
ID 40 mm 5 Circuits Flat Slip Ring with Optional Voltage for Coiling Machine
Product Overview

The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The central hole design with surrounding copper ring and brush contact maximizes space efficiency.

Key Features
  • High rotating speed capability
  • Reliable contact with lightweight construction
  • Exceptionally low physical noise operation
  • Continuous 360° rotation for power and signal transmission
  • Stable connection without interference or drops
Product Advantages
  • Pre-configured photoelectric encoder option
  • Available with solid or hollow shaft configurations
  • Fast delivery times
  • Custom engineering solutions available
Technical Specifications
Electrical Specifications Mechanical Specifications
Circuits 5 circuits × 1A Working Speed 0-150 rpm
Working Voltage 24V Contact Material Nobel Metal
Dielectric Strength ≥300V@50Hz Housing Material FR-4
Insulation 100MΩ@100VDC Wire Length Stator/Rotor: 300mm each
Environmental Specifications Additional Information
Temperature Range -20°C to +60°C Installation Method PCB board mounts to customer's flange
Humidity ≤60% RH Inner Diameter Φ40mm
Industrial Applications
  • Packaging and wrapping machinery
  • Semiconductor handling systems
  • Industrial automation equipment
  • Exhibit display machinery
  • Medical diagnostic equipment
  • Rotary index tables
  • Process control systems
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 0
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 1
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 2
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 3
